Découvrez les améliorations
logicielles concernant l'architecture, les performances et la
plate-forme Revit. Cet article est une copie du site Wikihelp Revit 2015 Les nouveautés et les images sont issues du site Autodesk.
Améliorations en
matière d'architecture
·
Lignes d'esquisse : utilisez la nouvelle fonction
Lignes d'esquisse pour appliquer un style graphique à main levée à la vue
active ou définissez les paramètres d'un gabarit de vue pour appliquer ce style
à plusieurs vues.
·
Anti-crénelage : dans la boîte de dialogue
Options, l'option Utiliser l'anti-crénelage a été définie sur Lisser
les lignes à l'aide de l'anti-crénelage. Vous avez la possibilité d'activer
l'anti-crénelage pour toutes les vues du projet ou pour des vues sélectionnées.
Dans le fichier Revit.ini, les paramètres correspondants vous permettent de
prédéfinir ces options pour les utilisateurs.
·
Améliorations de l'utilisation du lancer de rayons : le style
visuel de rendu interactif Lancer de rayons pour les vues a été amélioré afin
d'améliorer la vitesse, la qualité et l'homogénéité du rendu, la précision des
couleurs, et les ombres avec tous les arrière-plans.
·
Formules :
o
exp(x) : dans les formules des versions précédentes, le logiciel
évaluait exp(x) comme 10^x. A partir de cette version, le logiciel évalue
exp(x) comme e^x.
o ln(x) : à
partir de cette version, vous pouvez représenter le logarithme naturel
(logarithme à base e) dans les formules sous la forme ln(x).
Améliorations de la
plate-forme Revit
Les améliorations suivantes s'appliquent à toutes
les éditions du logiciel Revit.
·
Lignes cachées :
o Vous pouvez
désormais afficher automatiquement toutes les lignes cachées dans les vues 3D.
o Dans les propriétés
de la vue, utilisez le nouveau paramètre Afficher les lignes cachées pour
contrôler l'affichage des lignes cachées dans la vue en cours. Vous pouvez
également définir ce paramètre pour les gabarits de vue
o Pour prendre en
charge le nouveau paramètre Afficher les lignes cachées, la sous-catégorie
Lignes cachées a été ajoutée aux catégories suivantes : connexions
structurelles, armature structurelle et raidisseurs.
o Dans les versions
précédentes, le paramètre de vue Discipline permettait de contrôler l'affichage
des lignes cachées dans les vues. Dans la version 2015, le paramètre
Discipline et le paramètre de vue Afficher les lignes cachées peuvent agir
indépendamment l'un de l'autre.
·
Révisions :
o Vous pouvez
désormais supprimer des révisions. La suppression d'une révision supprime
également tous les nuages et étiquettes associés dans le projet.
o Utilisez les outils
de dessin standard, tels qu'une ligne ou un rectangle, pour esquisser la forme
du nuage de révision. Appuyez sur la barre d'espacement afin d'inverser la
direction de l'arc dans la forme du nuage.
o Dans la boîte de
dialogue Révisions et Revues des feuilles, spécifiez la longueur d'arc minimale
des nuages de révision du projet.
·
Importations IFC :
·
o Lier IFC :
pour lier un fichier IFC au projet en cours, utilisez l'outil Lier IFC dans
l'onglet Insérer. Par la suite, si vous modifiez le fichier IFC et rechargez le
projet en cours, ce dernier est mis à jour en fonction des modifications
apportées.
o Ouvrir IFC :
lors de l'ouverture d'un fichier IFC, vous pouvez spécifier si les éléments
sont joints automatiquement (les murs aux murs ou les murs aux poteaux). Dans
la boîte de dialogue Ouvrir le fichier IFC, l'option Attacher automatiquement
les éléments est activée par défaut. Désactivez cette option pour mieux
contrôler les résultats et améliorer les performances pendant le processus
d'importation.
o Dans la boîte de
dialogue Options d'importation IFC, les en-têtes de colonne ont été modifiés
pour améliorer la lisibilité.
o Les modifications
apportées pour améliorer la qualité des données IFC liées se traduisent par une
fidélité visuelle accrue et des performances améliorées lors de l'importation.
·
Nomenclature/relevé de matériaux :
o Les paramètres
suivants peuvent désormais être inclus dans un relevé de matériaux ou une
nomenclature de murs
o Contrainte
inférieure
o Décalage inférieur
o Contrainte supérieure
o Décalage supérieur
o Hauteur non
contrainte
o Vous pouvez
spécifier un texte personnalisé à afficher pour le titre Totaux généraux dans
le champ Titre personnalisé du total général de l'onglet
Tri/Regroupement de la boîte de dialogue Propriétés de la nomenclature.
o Vous pouvez
désormais créer des nomenclatures qui incluent des images afin de transmettre
des informations graphiques pour les éléments.
o Une propriété
d'occurrence Image et une propriété de type Image du type ont été ajoutées à de
nombreux éléments pour vous permettre d'associer une image à une occurrence ou
un type d'élément. Ces images peuvent ensuite être incluses dans la
nomenclature et s'affichent lorsque la nomenclature est placée sur une feuille.
o Un nouveau
paramètre, Image de la forme, est disponible lors de la création d'une famille
Forme d'armature pour vous permettre d'associer une image au type de forme
d'armature pour améliorer les nomenclatures d'armatures.
o La boîte de
dialogue Gérer les images a été améliorée pour prendre en charge la gestion des
images dans le modèle, notamment les images associées à des familles et des
éléments.
·
Vues sur les feuilles : après avoir
travaillé avec une vue active sur une feuille, vous pouvez maintenant cliquer
deux fois à l'extérieur de la vue pour la désactiver, et afficher la fenêtre.
·
Vues dupliquées : lorsque vous dupliquez une
vue, le nom par défaut de la copie est <nom de vue> Copie 1. Lorsque
vous dupliquez une vue en tant que vue dépendante, le nom par défaut de la
copie est <nom de vue> - Dépendant 1. La vue copiée est active dans
l'arborescence du projet (de sorte que vous pouvez facilement la renommer) et
la copie de la vue est ouverte dans la zone de dessin.
·
Références de vue : vous pouvez à présent
modifier la vue référencée après qu'une référence de vue a été créée. Vous
pouvez également modifier la référence de vue dans les repères, coupes et
élévations de référence une fois la référence créée, en fonction de vos
besoins.
·
Ajuster/Prolonger plusieurs éléments : vous pouvez
à présent utiliser une zone de sélection pour sélectionner plusieurs éléments
que vous souhaitez ajuster ou prolonger jusqu'à la limite définie par un autre
élément. Vous avez toujours la possibilité de cliquer sur les éléments à
ajuster ou prolonger pour les sélectionner.
·
Gestion des liens : à l'aide du bouton Ajouter de
la boîte de dialogue Gestion des liens, vous pouvez maintenant lier des
fichiers CAO et des modèles Revit au projet sans devoir quitter la
boîte de dialogue et sélectionner un autre outil.
·
Paramètres d'ajout de notes d'identification :
o Cet outil est à
présent disponible dans l'onglet Annoter directement à partir de la liste
déroulante Note d'identification, plutôt que dans la liste déroulante du groupe
de fonctions Etiquette.
o Le fichier de note
d'identification peut être enregistré sur un serveur local ou distant.
o Des icônes
s'affichent dans la boîte de dialogue Paramètres d'ajout de notes
d'identification pour indiquer si la table des notes d'identification est
chargée ou doit être rechargée.
·
Paramètres de famille
o Par défaut, les
nouveaux paramètres sont désormais ajoutés dans l'ordre alphabétique à la liste
des paramètres, dans le groupe que vous avez sélectionné lors de leur création.
o Lors de la création
ou de la modification d'une famille, vous pouvez désormais contrôler l'ordre
des paramètres de famille dans la boîte de dialogue Types de familles. Dans
l'Editeur de familles, ouvrez une famille et ouvrez la boîte de dialogue Types
de familles. Utilisez les boutons d'ordre de tri (ordres croissant et
décroissant) pour trier les paramètres dans l'ordre alphabétique pour la
famille en cours. Vous pouvez également sélectionner un paramètre et modifier
l'ordre des paramètres d'un groupe à l'aide des boutons Faire descendre ou
Faire monter. Cet ordre des paramètres est conservé dans la palette Propriétés
(paramètres d'occurrence) et la boîte de dialogue Propriétés du type
(paramètres de type) pour la famille lorsqu'elle est chargée dans un projet.
Remarque : Les boutons
d'ordre de tri et Faire monter et Faire descendre ne sont pas disponibles lors
de la modification des paramètres de la famille Forme d'armature.
o Lorsque vous créez
un paramètre de famille, vous pouvez ajouter une description d'info-bulle
contenant au maximum de 250 caractères.
·
Repères d'étiquette : lorsque
vous déplacez un élément étiqueté ou faites glisser l'extrémité de l'étiquette,
le comportement d'ajustement du repère d'étiquette et du coude est désormais
compatible avec celui du texte des repères. Lorsque vous déplacez ou ajustez
l'étiquette, la partie du repère comprise entre l'élément et le coude est
flexible, tandis que la partie comprise entre le coude et l'étiquette reste
fixe.
·
Eléments verrouillés :
o Pour éviter la
suppression accidentelle d'éléments verrouillés, les messages d'avertissement
qui s'affichent lorsque vous tentez une telle opération ont été mis à jour.
Plutôt que d'autoriser la suppression et d'afficher un
avertissement, Revit vous informe désormais que l'élément est
verrouillé et vous invite à le déverrouiller avant de le supprimer.
o Si vous
sélectionnez plusieurs éléments (certains étant verrouillés, d'autres pas) pour
les supprimer, Revit supprime les éléments qui ne sont pas
verrouillés et vous avertit que vous devez déverrouiller les éléments
verrouillés avant de les supprimer.
·
Familles de titres de vue : lors de la
création d'un libellé pour une famille de titres de vue, vous pouvez désormais
utiliser n'importe quel paramètre de la catégorie Vue. Vous n'êtes pas limité
aux paramètres de la catégorie Fenêtre. Vous pouvez également ajouter des
paramètres partagés au libellé pour afficher des informations personnalisées.
·
Groupes de détails attachés : les groupes
de détails attachés ne sont plus verrouillés, mais fixés. Lorsque vous
sélectionnez un groupe de détails attaché, une icône de trombone s'affiche. Ces
groupes n'étant pas verrouillés, il est possible de les supprimer et de les
sélectionner, même si l'option Sélectionner des éléments verrouillés est
désactivée. Lorsque l'option Sélectionner des éléments verrouillés est
désactivée, le groupe de détails ne peut pas être sélectionné uniquement si le
groupe de modèles auquel il est attaché est verrouillé.
·
Fichier de code d'assemblage : dans
l'onglet Gérer, sous Paramètres supplémentaires, vous pouvez désormais
spécifier le fichier de code d'assemblage à utiliser pour l'attribution d'un
code Uniformat à la propriété du type Code d'assemblage des éléments de modèle.
Le fichier peut être enregistré sur un serveur local ou distant. Un fichier
texte de classification Uniformat 2010 est désormais installé, et se trouve par
défaut à l'emplacement suivant : %ALLUSERSPROFILE%\Autodesk\<nom
et version du produit>\Libraries\<paramètres régionaux et langue>.
·
·
Analyse d'énergie basée sur des éléments de
construction : l'algorithme qui crée automatiquement un modèle analytique
d'énergie directement à partir des éléments de construction Revit et
l'envoie à Autodesk Green Building Studio pour analyse a été amélioré
pour offrir une plus grande précision de la surface analytique, le traitement
de certains éléments Revit, et une meilleure reconnaissance des espaces
vides de plafond.
·
Amélioration des performances
·
Dessin plus rapide des éléments dans les vues : la nouvelle
version de Revit consolide le processus du dessin, dans la mesure où
il est possible de dessiner des éléments en plus grandes quantités, ce qui
permet d'améliorer les performances. Par exemple, pour le dessin de
100 murs, Revit avait précédemment besoin de faire appel à
200 dessins. Dans cette version, Revit est à présent capable de
dessiner ces murs en faisant appel à 2 dessins uniquement. Par conséquent, les
vues sont redessinées plus rapidement, ce qui accélère la navigation.
·
Sélection plus rapide de graphiques : lorsque
vous sélectionnez un grand nombre d'éléments dans le
modèle, Revit utilise un nouveau processus d'affichage des éléments
sélectionnés, de sorte que les performances logicielles sont améliorées.
·
Performances accrues dans les vues MEP : les
technologies sous-jacentes utilisées pour afficher les éléments MEP dans les
vues ont été améliorées, ce qui permet d'améliorer les performances lors de
l'ouverture et de la manipulation des vues qui contiennent un grand nombre
d'éléments MEP.
Améliorations
en matière d'ingénierie des bâtiments dans Revit 2015
Découvrez les améliorations
logicielles concernant l'analyse structurelle et l'ingénierie des bâtiments.
Ossature et
modélisation
·
Aligne l'extrémité d'une poutre jointe par rapport à une autre poutre,
un poteau porteur ou un mur porteur. Vous pouvez également redéfinir les
extrémités de poutre qui ont été précédemment alignées. Ces outils sont
disponibles uniquement dans les vues de niveau de détail moyen et élevé.
·
Modifiez rapidement la justification de la géométrie physique d'un
élément de structure à l'aide de l'outil Points de justification. Sélectionnez
une nouvelle direction de justification dans la zone de dessin sans ajuster les
valeurs de paramètre dans la palette Propriétés.
·
Décalez rapidement la géométrie physique des éléments de structure à
l'aide des outils de justification Décalage Y et Décalage Z. Vous pouvez
désormais effectuer des réglages précis en travaillant directement dans la zone
de dessin sans calculer manuellement ni saisir les valeurs des paramètres dans
la palette Propriétés.
·
Les poignées de forme permettent désormais de cliquer sur les extensions
de fin ou la réduction des poutres et des contreventements et de les faire
glisser dans la zone de dessin. Utilisez les poignées de forme pour manipuler
directement la géométrie des éléments de structure et accrocher les extrémités
à d'autres géométries ou à des lignes de référence.
·
Les lignes de justification sont disponibles dans la catégorie de modèle
Ossature de la boîte de dialogue Visibilité/graphismes. Lors de la
modélisation, affichez les lignes de justification des poutres et des
contreventements dans une vue en tant que référence.
·
Interdisez la jonction afin de positionner les éléments d'ossature dans
une condition conforme. Si un élément d'ossature est détaché, il peut
s'accrocher aux points caractéristiques le long de la géométrie d'un autre
élément d'ossature.
·
Les familles d'éléments d'ossature possèdent désormais une catégorie
Forme de coupe. Lorsqu'elle est définie, elle crée des propriétés de type
telles que les dimensions de la section et les propriétés de l'élément
d'ossature.
·
La propriété d'occurrence Elévation en haut a été ajoutée aux fondations
isolées, aux semelles filantes et aux radiers. Elle spécifie l'élévation du
point ou plan le plus élevé de la fondation. Vous pouvez utiliser ces
informations dans les étiquettes pour documenter un projet.
Armature
·

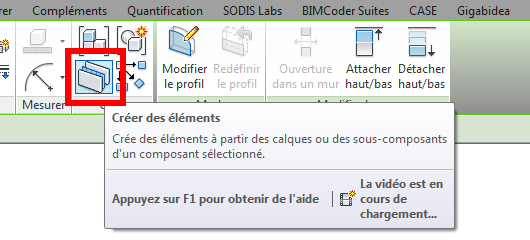

Ajoutez une armature à des éléments en béton générés à partir d'éléments
de surface tels que des murs et sols. A l'instar des éléments entiers en béton,
les éléments partiels en béton possèdent un enrobage d'armature et hébergent
une armature, des jeux d'armatures, une armature surfacique, une direction
principale du ferraillage et un treillis soudé.
·
Les profils types peuvent être répertoriés dans les nomenclatures
d'armature.
.
·
La propriété d'occurrence Catégorie d'hôte a été ajoutée aux armatures,
aux armatures surfaciques, aux directions principales du ferraillage, aux armatures
surfaciques (treillis), et aux panneaux de treillis afin de faciliter
l'identification de l'hôte approprié. Cette catégorie peut être filtrée pour
les nomenclatures et les étiquettes.
·
Placez des panneaux de treillis soudé au niveau des radiers, murs
porteurs et planchers. Le panneau respecte l'enrobage, les ouvertures hôtes et
le recouvrement, et s'y accroche.
·
Réduisez une armature surfacique (treillis) en panneaux de treillis
soudé individuels.
·
Sélectionnez une armature de manière plus efficace. Cliquez avec le
bouton droit de la souris sur un élément d'armature ou de treillis soudé et
choisissez Sélectionner toutes les armatures dans l'hôte ou Sélectionner
l'ensemble du treillis soudé dans l'hôte dans le menu contextuel.
·
Les armatures et treillis soudés disposent désormais d'une séquence de
numérotation correspondant à l'armature existante. Les numéros peuvent être
répertoriés dans une nomenclature et appliqués aux étiquettes de la
documentation.
·
Affectez une armature, des jeux d'armatures et des panneaux de treillis
à différentes partitions pour faciliter la conception logique, la fabrication,
la livraison et le placement sur un site.
·
La gestion de la numérotation des armatures et les modifications de
partitions peuvent s'effectuer dans la boîte de dialogue Numéros d'armature.
·
Lors de l'utilisation de l'outil d'annotation Etiqueter tous les
éléments sans étiquette, vous pouvez maintenant spécifier les symboles
d'armature à partir de la boîte de dialogue Etiqueter tous les éléments sans
étiquette.
·
Simplifiez les vues contenant des jeux d'armatures complexes en ajustant
la présentation des barres du jeu.
·
Spécifiez la représentation par défaut des barres des jeux d'armatures
lors de l'insertion dans une vue ou une coupe. Les paramètres par défaut sont
disponibles dans la boîte de dialogue Paramètres des armatures.
·
Les annotations multi-armature sont maintenant mises à jour pour mieux
refléter les modifications des données des jeux d'armatures, y compris les
modifications apportées à la présentation d'armature.
·
Lorsqu'elles sont appliquées à plus d'un jeu d'armatures, les
annotations multi-armature incluent désormais des améliorations telles que le
regroupement et tri des étiquettes ou des segments.
·
Modèle analytique structurel
·
Vous pouvez désormais vous reporter au système de coordonnées local
(SCL) lorsque vous ajustez le modèle analytique à l'aide d'un nouveau widget de
référence disponible dans la boîte de dialogue Visibilité/Graphismes. Le widget
s'affiche sur les éléments analytiques.
·
Le système de coordonnées local (SCL) pour les poteaux est désormais
compatible avec celui des poutres et des contreventements..
·
Améliorations apportées aux liaisons analytiques:
o Les liaisons
analytiques sont désormais créées dans n'importe quelle direction, verticale
comprise.
o La tolérance des
liaisons analytiques est uniquement calculée entre les éléments analytiques. Le
modèle physique n'est pas pris en compte.
o La tolérance des
liaisons analytiques est calculée en tant que distance dans l'espace 3D, pas le
long d'un axe général.
·
Orientez les charges hébergées selon le système de coordonnées local de
l'hôte ou du projet.
·
Orientez les conditions d'appuis selon le système de coordonnées local
du projet ou de l'hôte.
Améliorations
apportées à la discipline MEP (génie climatique, électricité et plomberie) dans
Revit 2015
Découvrez les améliorations
logicielles concernant les systèmes MEP et la fonction d'analyse associée.
·
Performances accrues dans les vues MEP : les
technologies sous-jacentes utilisées pour afficher les éléments MEP dans les
vues ont été améliorées, ce qui permet d'améliorer les performances lors de l'ouverture
et de la manipulation des vues qui contiennent un grand nombre d'éléments MEP.
·
Etiquettes de gaines et de canalisations taraudées : avant la
mise en oeuvre de cette amélioration, Revit ne permettait pas
d'étiqueter une valeur numérique le long d'une gaine ou d'une canalisation
taraudée qui variait sur toute sa longueur. Pour les paramètres qui s'affichent
sous la forme de plusieurs valeurs, cette amélioration affiche la valeur réelle
en fonction de l'emplacement de l'étiquette ou de son repère.
·
Méthode de calcul de perte de charge : vous pouvez
définir l'équation Haaland ou Colebrook dans les paramètres de génie climatique
lors du calcul de la perte de charge dans les gaines et les canalisations.
Cette fonctionnalité permet d'améliorer la précision de certains calculs
mécaniques, à l'aide de variations applicables régionalement de la formule
originale de Revit MEP.
·
Outils d'apprentissage améliorés : vous pouvez
désormais personnaliser les info-bulles de Revit afin de décrire les
paramètres et l'usage qui leur est destiné : la familiarisation avec le
produit est ainsi améliorée.
·
Améliorations électriques de l'API : les
utilisateurs et les développeurs tiers peuvent désormais créer toutes les
formes de fils, y compris ajouter et modifier les propriétés des fils, ou
supprimer des sommets.
·
Améliorations de la nomenclature :
dans Revit, vous pouvez désormais créer des nomenclatures qui incluent des
images afin de transmettre des informations graphiques pour les éléments, tels
que des luminaires.
·
Comportement amélioré : le
comportement du logiciel a été amélioré dans plusieurs domaines afin d'obtenir
des résultats plus prévisibles. Par exemple, lorsque vous importez des nuages
de points dans un projet et ouvrez une vue de discipline MEP, les nuages de
points s'affichent désormais en tant qu'éléments de modèle et non plus en tant
qu'éléments de niveau en fond de plan. Par conséquent, les éléments basés sur
un nuage de points ne masquent pas les éléments MEP dans la vue.
Divers
